ما هو حفر أعلى المطرقة؟

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2020-04-01      المنشأ:محرر الموقع


في القمةحفر المطرقة، تنقل وصلات القضيب طاقة التأثير من المكبس إلى أنبوب الحفر. بالإضافة إلى ذلك ، يتم نقل عزم الدوران من خلال محول المقبض. تشمل التطبيقات التعدين تحت الأرض والأنفاق والمحاجر. كما أن لديها العديد من المزايا ، مثل التنقل العالي واستهلاك أقل للوقود.

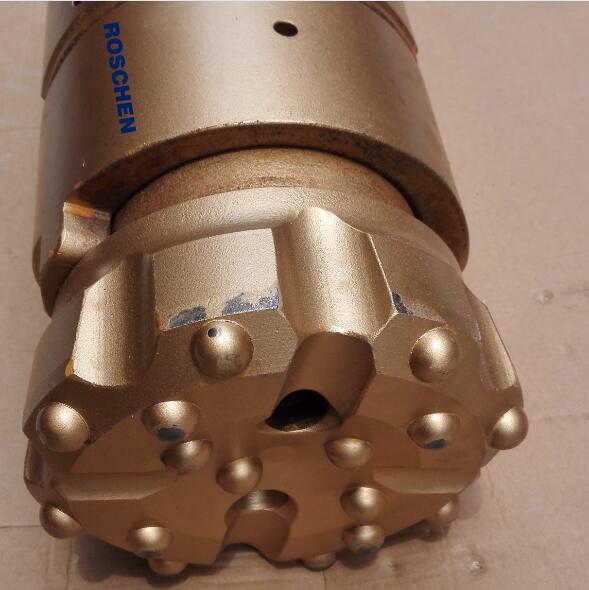

نظام حفر غلاف غير مركزي


تحتوي هذه المقالة على الجوانب التالية:


  • إدخال حفر المطرقة العلوية

  • خصائص الحفر بالمطرقة العلوية

  • خاتمة

1 ، إدخال أعلى حفر المطرقة


معدات الحفر هي مصطلح جماعي يستخدم لحفر الأسطح الصدمية وثقوب الانفجار على الآلات (في معظم الحالات) التي تطبق قوى التأثير والدوران. يتم تصنيفها على أنها حفر بالمطرقة العلوية (THD) ، وحفر أسفل الحفرة (DTH) ، وحفر دوار. (RD) ، اعتمادًا على طريقة التشغيل. بشكل عام ، يتم استخدام حفر المطرقة العلوية بشكل أساسي في مشاريع التعدين والتفجير المدني. عادة ما يتم حفر أجهزة الحفر في عمق 1-20 مترًا ، حتى 40 مترًا ؛ يستخدم DTH بشكل أساسي لتطوير المياه الجوفية ، ويمكنه حفر ثقوب يصل عمقها إلى 4000 متر ؛ RD حفر أعمق الثقوب ، المشروع الأكثر شيوعا هو استخراج غاز البترول وتطوير الطاقة الحرارية الأرضية. إنه مدفوع بوزنه الخاص ويمكن أن يصل إلى قوة تأثير مثقاب المطرقة العلوي الناتج عن مكبس المضخة في جهاز حفر هيدروليكي بعمق 10000 متر.


يتم تمرير القضيب إلى لقمة الحفر ، وهو الفرق بين حفر DTH. في الوقت نفسه ، يدفع نظام الصدمات نظام الحفر للدوران. عندما تصل موجة الإجهاد إلى البتة ، تنتقل الطاقة إلى الصخر على شكل اختراق بت. يتيح الجمع بين هذه الميزات الحفر في الصخور الصلبة ، ولا يقوم ضاغط الهواء إلا بإزالة الغبار والخبث عن طريق الحفر بالمطرقة في الأعلى. طاقة الصدم مضروبة في تردد الصدم تنتج ناتج تأثير التائه. ومع ذلك ، في ظل الظروف العادية ، يتم استخدام حفر المطرقة العلوية لأقطار تصل إلى 127 مم وعمق ثقب أقل من 20 مترًا ، وهو ذو كفاءة عالية تم تصميم الحفر بالمطرقة العلوية لنقل طاقة صدمية كثيفة إلى الصخور بأقل قدر ممكن من فقدان الطاقة. والنتيجة هي قدرة كبيرة على كسر الصخور ، واختراق عالي ، وإنتاجية عالية. مع أفضل جودة حفر وموثوقية عالية وعمر خدمة طويل ، وأفضل تأثير تفجير ممكن ، واقتصاد ممتاز في فولاذ الحفر ، وانخفاض تكاليف التشغيل الإجمالية. عادة ما تستخدم الحفارات ذات المطرقة العلوية للصخور المتوسطة إلى الصلبة بأقطار تصل إلى 230 مم.


يشتمل الحفر بالمطرقة العلوية على: تدريبات الصخور المحمولة (الرافعات ، الثقالات ، السدادات) ، مثاقب الصخور الخفيفة المركبة على أجهزة التغذية ، أذرع الحفر للأنفاق (الكبيرة) ، التدريبات الزاحفة المتوسطة إلى الثقيلة أو مع ذراع الرافعة أو الصاري.


تركيبة حفر المطرقة العلوية: الإيقاع - التغذية - الدوران - التنظيف


الإيقاع: تنتقل الطاقة الناتجة عن حفر الصخور إلى الصخور من خلال فولاذ الحفر ومكبس الحفر من خلال التائه. عندما تصل موجة الإجهاد إلى البتة ، تنتقل الطاقة إلى الصخر على شكل اختراق بت. يصطدم المكبس بالساق ، وتنتقل طاقة الصدم إلى فولاذ الحفر على شكل موجة إجهاد. تنتشر موجة الإجهاد بسرعة 5200 م / ث. عند استخدام الفولاذ الصلب ، يضرب المكبس الجذع مباشرة. بالنسبة للفولاذ الأطول ، يضرب المكبس محول المقبض. تنتج طاقة الصدمة المضروبة في تردد التأثير معًا ناتج تأثير التائه. حفر هوائي 1600 إلى 3400 ضربة / دقيقة ، وحفر هيدروليكي 2000 إلى 4500 ضربة / دقيقة.


2-خصائص مثقاب المطرقة العلوي


1. عالية التنقل


2- الأفضل للفتحات التي يتراوح قطرها بين 25 و 127 ملم.


3-في ظل الظروف العادية يكون عمق الحفرة أقل من 25 مترا.


4. التكيف مع الصخور الصلبة المستقرة والموحدة.


5 وسيط الإخراج هو الهواء المضغوط أو الماء.


6. أقصى ميل


7.الاختراق أسرع من مثقاب المطرقة DTH.


8- حجم وعمق الثقوب عالية القدرة على المناورة محدودان (على الرغم من أن التطورات الحديثة في تقنية الفتحات المستقيمة تزيل هذا القيد).


9.Reduce استهلاك الوقود


3 - الخلاصة


كيفية الاختيار من بين الحفر بالمطرقة العلوية (THD) ، والحفر أسفل الحفرة (DTH) ، والحفر الدوراني. يعتمد جهاز الحفر (RD) على طريقة تشغيله. في الوقت الحاضر ، يستخدم حفر المطرقة العلوية على نطاق واسع في مشاريع التعدين والانفجار المدني. تقدم شركتنا أيضًا حفر عالية الجودة بالمطرقة والخدمات المتطورة المقابلة. مرحبا بكم في التشاور.
