وصف المنتج

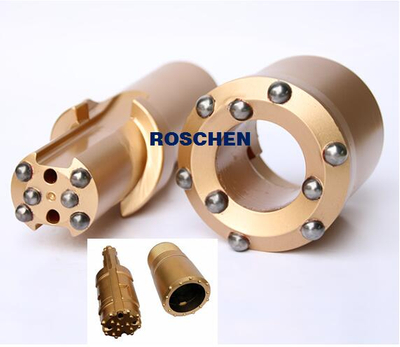

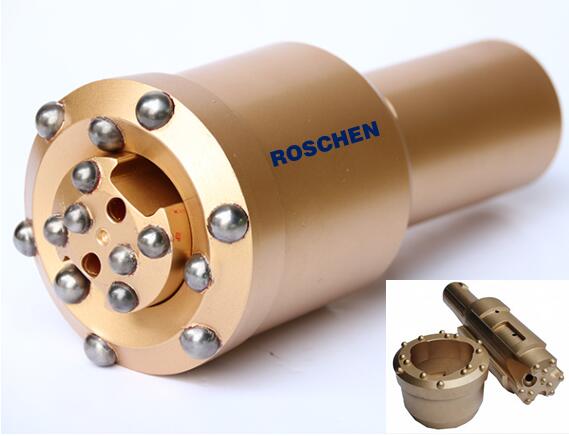

نظام الحفر المتقدم للغلاف المتماثل
مُصنِّع أدوات حفر الصخور ROSCHEN ، تم تصميم نظام الحفر المتماثل لحفر ثقب وتثبيته في وقت واحد من خلال ظروف الأرض غير المستقرة. إن لقمة المحرك المدمجة مع حلقة مرضية أو حلقة قابلة لإعادة الاستخدام تجعل تصميم رأس كامل الوجه مما يحسن بشكل كبير من معدل الاختراق واستقامة الثقب للحفر. توفر أخاديد الشطف الداخلية جنبًا إلى جنب مع مداسات الغلاف المضمنة ختمًا جيدًا لزر فتحة الحفر ، وبالتالي تقلل من تعطل محيط فتحة الحفر.
يتم نقل طاقة الصدم لمطرقة DTH من خلال القطع التجريبية والحلقة ، وسحق الصخور ، وهي جزء من غلاف الطاقة المؤثر. عند الانتهاء من الحفر والغطاء ، يتم استرداد سلسلة الحفر مع لقمة تجريبية عن طريق دوران عكسي طفيف لفتح أداة التوصيل بالحربة. تظل الحلقة الحلقية في الفتحة ، ولا يمكن استعادتها إلا إذا تم استرداد الغلاف. يستمر الحفر إلى العمق المطلوب في الصخر باستخدام الحفر التقليدي.
الحفر من خلال المواد الفضفاضة وغير المتماسكة مثل التربة والطين والطمي والرمل والحصى والصخور هو ما يسمى بالحمل الزائد ، والذي غالبًا ما يكون مشكلة بسبب ميل الأرض إلى الانحناء خلف لقمة الحفر. إن نظام حفر الغلاف المتماثل هو فقط للحفر في تكوين الصخور حيث يحتوي على بعض هذه الأشكال البيضاوية والكسور ، ويمثل أحدث التقنيات في أنظمة حفر الغلاف المثقل في وقت واحد.
نطاق التطبيق: مناسب لحفر آبار المياه ، والآبار الحرارية الأرضية ، وحفر الحشو من النوع الصغير المتوسط للمبنى ، ومشروع السدود والمرفأ.
1. مثقاب الحلقة وتجميع حذاء الغلاف ملحوم بالغلاف قبل الحفر. قفل التجميع في لقمة تجريبية بمطرقة. يربط الكتف العلوي لقمة الطيار كتف حذاء الغلاف.
2. يتم نقل الطاقة الطرقية للمطرقة من خلال لقم الطيار والحلقة ، لتكسير الصخور. جزء من تأثير الطاقة يغلف الغلاف.
3. عند الانتهاء من الحفر والغلاف ، يتم استرجاع سلسلة الحفر مع لقمة دليلية عن طريق دوران عكسي طفيف لفتح وصلة الحربة. تظل الحلقة الحلقية في الفتحة ، ولا يمكن استعادتها إلا إذا تم استرداد الغلاف.
4. يستمر الحفر إلى العمق المطلوب في الصخر باستخدام الحفر التقليدي.
| غلاف الأنبوب OD | حلقة بت OD | دقيقة. غلاف معرف الحذاء | قطر لقمة الطيار | أسلوب المطرقة شانك | ||||
| مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | |
| 108 ~ 127 | 4 1/4 ~ 5 | 118 ~ 134 | 4 5/8 ~ 5 1/4 | 78 ~ 101 | 3 1/16 ~ 4 | 77 ~ 92 | 3 1/32 ~ | DHD3.5 ، Cop34 ، المهمة 30 |
| 3 5/8 | ||||||||
| 140 ~ 146 | 5 1/2 ~ | 150 ~ 156 | 5 27/64 ~ | 94 ~ 117 | 3 45/64 ~ | 105 ~ 124 | 4 1/8 ~ | DHD340A، SD4، QL40، Mission40 |
| 5 3/4 | 6 1/8 | 4 5/8 | 4 57/64 | |||||
| 168 ~ 178 | 6 5/8 ~ 7 | 178 ~ 195 | 7 ~ 7 5/8 | 121 ~ 150 | 4 3/4 ~ 5 7/8 | 125 ~ 156 | 4 59/64 ~ | DHD350R ، SD5 ، QL50 ، المهمة 50 |
| 6 9/64 | ||||||||
| 194 ~ 219 | 7 5/8 ~ | 203 ~ 234 | 8 ~ 9 1/4 | 148 ~ 190 | 5 5/8 ~ | 150 ~ 203 | 5 7/8 ~ 8 | DHD360 ، SD6 ، QL60 ، المهمة 60 |
| 8 5/8 | 7 1/2 | |||||||
| 219 ~ 325 | 8 5/8 ~ | 235 ~ 348 | 9 1/4 ~ | 190 ~ 284 | 7 1/2 ~ | 165 ~ 306 | 6 1/2 ~ | DHD380 ، QL80 ، SD8 ، المهمة 80 |
| 12 3/4 | 13 11/16 | 11 3/16 | 12 3/64 | |||||
| 244 ~ 406 | 9 5/8 ~ 16 | 273 ~ 440 | 10 3/4 ~ | 210 ~ 364 | 8 1/4 ~ | 190 ~ 340 | 7 1/2 ~ | SD10 ، نوما 100 |
| 17 5/16 | 14 5/16 | 13 25/64 | ||||||
| 406 ~ 558 | 16 ~ 22 | 419 ~ 590 | 16 1/2 ~ | 328 ~ 514 | 12 27/32 ~ | 340 ~ 440 | 13 25/64 ~ | SD12، DHD112، Numa120، Numa125 |
| 23 1/4 | 20 1/4 | 17 3/8 | ||||||
| 508 ~ 762 | 20 ~ 30 | 526 ~ 798 | 20 45/64 ~ | 412 ~ 716 | 16 1/4 ~ | 470 ~ 685 | 18 1/2 ~ | SUP205 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 609 ~ 762 | 24 ~ 30 | 637 ~ 798 | 25 ~ | 513 ~ 716 | 20 3/16 ~ | 540 ~ 685 | 21 1/4 ~ | SUP245 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 863 | 34 | 900 | 35 7/16 | 815 | 32 3/32 | 785 | 30 27/32 | SUP325 |
