6 بوصة مطرقة حفر DTH

يتم تحديد اختيار المطرقة الصحيحة بشكل كبير من خلال حجم الثقب ونوع التكوين الصخري. من الناحية المثالية ، يجب أن يتطابق حجم المطرقة مع أبعاد الفتحة المطلوبة بأكبر قدر ممكن ، مع ترك مساحة كافية للقطع لإخلاء الحفرة. يتراوح النطاق الأمثل لحجم الفتحة لحفر حفرة الانفجار باستخدام DTH من 90 مم إلى 254 مم (3 ½ \"- 10 ″) يتم حفر ثقوب الانفجار الأصغر بشكل عام باستخدام مطرقة علوية ، وعادة ما تستخدم الثقوب الأكبر حجمًا آلات دوارة.
توافر الحالة:
الكمية:
  • ROS-R6-Q
  • ROSCHEN
  • R6-Q

وصف المنتج


مطرقة DTH 6 \"

وصف المنتج:

تم تصميم المطرقة ROSCHEN 6 \"حول تقنية مثبتة لتقديم أداء في أعلى مقياس الأداء مقارنة بالأدوات الأخرى في السوق. هذه الأدوات ممتازة لجميع أنواع تطبيقات الحفر بما في ذلك الطاقة الحرارية الأرضية ، وحفر مقلع الإنتاج والحفر الزلزالي وحفر البناء الصغير.

مواصفات

قياس

إمبراطوري

مطرقة خارج القطر

140 ملم

5.5 بوصة

طول المطرقة (بت أقل ، الكتف الخلفي إلى الظرف)

1085 ملم

42.7 بوصة

رأس الظهر المفك حجم مسطح

100 ملم

4 \"

مثقاب نوع عرقوب


SD6 / 5315

الحد الأدنى لحجم البت

152 ملم

6.0 بوصة

وزن المطرقة (بت أقل)

95.3 كلغ

210 رطل

وزن مثقاب (120 مم / 4 3/4 بوصة)

27.2 كجم

60 رطلا

وزن المكبس

20 كلغ

44 رطلا

حامل الرأس الخلفي معطلة

0.75 ملم

0.030 بوصة

تشكل عزم الدوران

6100-8135 ميل بحري

4500-6000 قدم رطل

ارتداء حد الأكمام العكسي

135.0 ملم

5.310 بوصة

ارتداء حد الكم

128.5 ملم

5.060 بوصة

الحد الأدنى من حزمة الهواء الموصى بها

283 لتر / ثانية @ 20.7 بار

600 قدم مكعب في الدقيقة @ 300 رطل لكل بوصة مربعة


النطاق الأمثل لحجم الفتحة لحفر حفرة الانفجار باستخدام DTH هو 90 مم إلى 254 مم (3 \"- 10 ″). يتم حفر ثقوب الانفجار الأصغر عمومًا باستخدام المطرقة العلوية ، وتستخدم الثقوب الأكبر عمومًا آلات دوارة.

في تطبيقات أخرى ، مثل حفر الأساس ، يمكن استخدام مطارق DTH مع لقمة واحدة بأحجام ثقب تصل إلى. 750 مم (30 ″). مع وحدات مطرقة متعددة CD (مثاقب عنقودية) حفر ثقوب تصل إلى 70 أو 1778 مم.

كقاعدة عامة ، فإن أصغر قطر ثقب يمكن لمطرقة DTH أن تحفره هو حجمه الاسمي. ستعمل المطرقة مقاس 4 بوصات على حفر ثقب يبلغ ارتفاعه 102 مم. العامل المحدد هو القطر الخارجي للمطرقة ، لأنه مع انخفاض قطر الفتحة ، يتم تقييد تدفق الهواء. الحد الأقصى لحجم الثقب لحفر الإنتاج هو حجم المطرقة الاسمي زائد 1 بوصة ، لذلك بالنسبة للمطرقة مقاس 4 بوصات ، يكون الحد الأقصى لحجم الفتحة 5 بوصات (127-130 مم).

يتم تحديد اختيار المطرقة الصحيحة بشكل كبير من خلال حجم الثقب ونوع التكوين الصخري. من الناحية المثالية ، يجب أن يتطابق حجم المطرقة مع أبعاد الفتحة المطلوبة بأكبر قدر ممكن ، مع ترك مساحة كافية للعقل لإخلاء الحفرة.

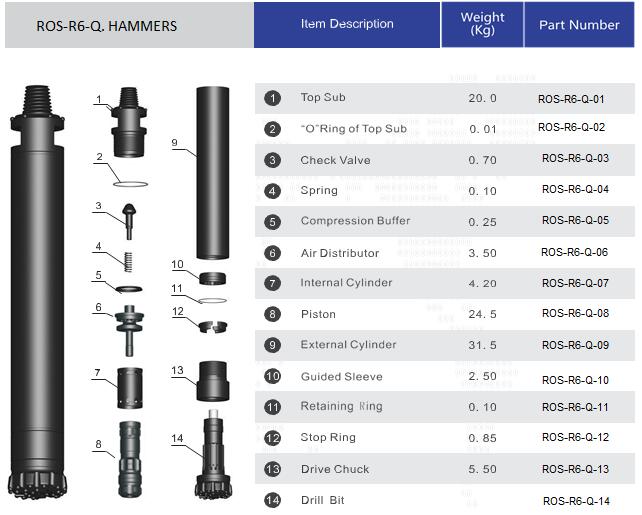

هيكل دث مطرقة 6 بوصة

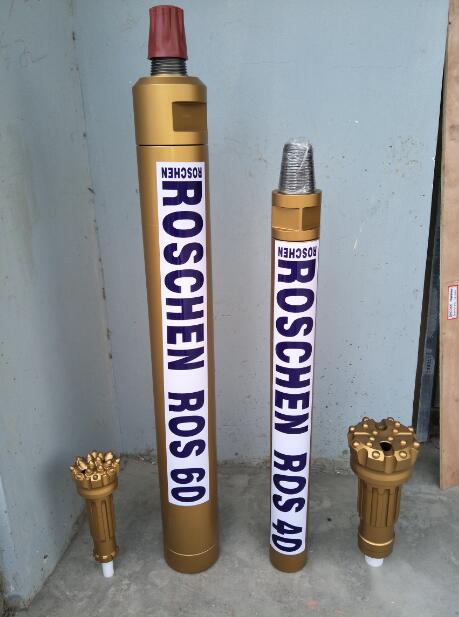

مطرقة DTH 6 بوصة

الميزات والفوائد الرئيسية

• تعمل الميزات الحاصلة على براءة اختراع على زيادة إنتاج الطاقة وتقليل متطلبات الخدمة.

• يقلل عدد المكونات الداخلية من متطلبات الخدمة.

• تصميم عالي التردد وعديم القيمة يضمن التشغيل السلس.

• غلاف تآكل صلب لمقاومة التآكل المثلى حتى في أكثر الظروف كاشطة.

• تضمن المسننات متعددة البدء على الرأس الخلفي وظرف الظرف سهولة اقتران / فصل المطرقة.

• نظام التركيب الداخلي الفريد يلغي الحاجة إلى أدوات الحشوات وأدوات التجميع الخاصة.

• يتم معالجة جميع المكونات الداخلية الهامة بالحرارة تحت رقابة صارمة لإطالة عمر الأداة إلى أقصى حد.

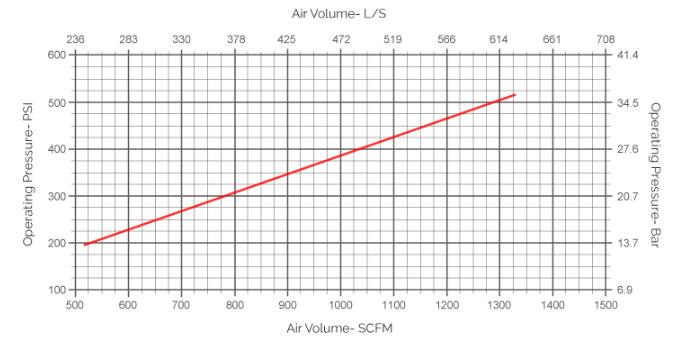

اتجاه استهلاك الهواء

دث مطرقة 6 بوصة استهلاك الهواء

دثشاكوشمواصفات أدوات الحفر:

ROSCHEN مواصفات مطارق DTH


حجم المطرقة

بت شانك

ROSCHEN الشفرة

موضوع الاتصال

بت مناسب

ضغط العمل

استهلاك الهواء



2 \"

BR2

روس 11

ROS 22

مربع RD50

70-90 ملم

0.7-1.75 ميجا باسكال

0.7 ميجا باسكال

4.5m3 / دقيقة


1.0 ميجا باسكال

4 م 3 / دقيقة


1.4 ميجا باسكال

5 م 3 / دقيقة


3 \"

DHD3.5

ROS 32

API 2 3/8 \"Reg

90-110 ملم

1.0-1.5 ميجا باسكال

1.0 ميجا باسكال

4.5m3 / دقيقة


COP32 / COP34


مسييه 30

1.5 ميجا باسكال

9 م 3 / دقيقة


4 \"

DHD340

ROS 34

API 2 3/8 \"Reg

110-135 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

6 م 3 / دقيقة


COP44


QL40


SD4

1.8 ميجا باسكال

10 م 3 / دقيقة


مسييه 40

2.4 ميجا باسكال

15 م 3 / دقيقة


5 \"

درهم 350

روس 52

ROS 54

API 2 3/8 \"Reg / API 3 1/2 \" Reg

135-155 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

9 م 3 / دقيقة


COP54


QL50


SD5

1.8 ميجا باسكال

15 م 3 / دقيقة


مسييه 50

2.4 ميجا باسكال

23 م 3 / دقيقة


6 \"

DHD360

روس 62

روس 64

API 3 1/2 \"Reg

155-190 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

10 م 3 / دقيقة


COP64


QL60


SD6

1.8 ميجا باسكال

20 م 3 / دقيقة


مسييه 60

2.4 ميجا باسكال

28.5 م 3 / دقيقة


8 \"

DHD380

روس 82

ROS 84

API 4 1/2 \"Reg

195-254 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

15 م 3 / دقيقة


COP84


QL80

1.8 ميجا باسكال

26 م 3 / دقيقة


SD8

2.4 ميجا باسكال

34 م 3 / دقيقة


M80 / M85


10 \"

SD10

ROS 100

API 6 5/8 \"Reg

254-311 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

22 م 3 / دقيقة


نوما 100

1.8 ميجا باسكال

40 م 3 / دقيقة


ROS 100

2.4 ميجا باسكال

55 م 3 / دقيقة


12 \"

DHD1120

ROS 120

API 6 5/8 \"Reg

305-445 ملم

1.0-2.5 ميجا باسكال

1.0 ميجا باسكال

30 م 3 / دقيقة


SD12

1.8 ميجا باسكال

56 م 3 / دقيقة


نوما 120

2.4 ميجا باسكال

78 م 3 / دقيقة


ملاحظات: أي حجم خاص من بتات DTH سيكون متاحًا حسب الطلبات.


Metzke ، موضوع Remet متاح!
