نظام غلاف متماثل

يتكون نظام حفر الغلاف المتماثل من ثلاثة أجزاء: لقمة دليلية مركزية وحذاء غلاف ومثقاب دائري متماثل. تقوم لقمة الطيار المركزية بتثقيب الجزء المركزي من الحفرة وتوجه سلسلة الحفر ، المدمجة مع لقمة حلقة متناظرة يمكن التضحية بها مما يجعلها مثقاب كامل الوجه.
الكمية:
  • 3 1/32 ~ 30 27/32
  • ROSCHEN
  • ROS-SYM-(NO.)

وصف المنتج

نظام حفر الغلاف المتماثل

يتكون نظام حفر الغلاف المتماثل من ثلاثة أجزاء: لقمة دليلية مركزية وحذاء غلاف ومثقاب دائري متماثل. تقوم لقمة الطيار المركزية بتثقيب الجزء المركزي من الحفرة وتوجه سلسلة الحفر ، المدمجة مع لقمة حلقة متناظرة يمكن التضحية بها مما يجعلها مثقاب كامل الوجه. يتم لحام حذاء الغلاف أو ملولبته في أنبوب غلاف ، والذي يتم سحبه لأسفل بواسطة تأثير مطرقة DTH ومثقاب الدليل المركزي. يتم قفل مثقاب الحلقة المتماثل ومجموعة حذاء الغلاف في لقمة دليلية مركزية مع ساق مطرقة ، وتقوم لقمة الحلقة بحفر الجزء من الغلاف للتقدم إلى أسفل الفتحة. يربط الكتف العلوي لقمة الطيار كتف حذاء الغلاف.

يتم نقل طاقة الصدم لمطرقة DTH من خلال القطع التجريبية والحلقة ، وسحق الصخور ، وهي جزء من غلاف الطاقة المؤثر. عند الانتهاء من الحفر والغطاء ، يتم استرداد سلسلة الحفر مع لقمة تجريبية عن طريق دوران عكسي طفيف لفتح أداة التوصيل بالحربة. تظل الحلقة الحلقية في الفتحة ، ولا يمكن استعادتها إلا إذا تم استرداد الغلاف. يستمر الحفر إلى العمق المطلوب في الصخر باستخدام الحفر التقليدي.

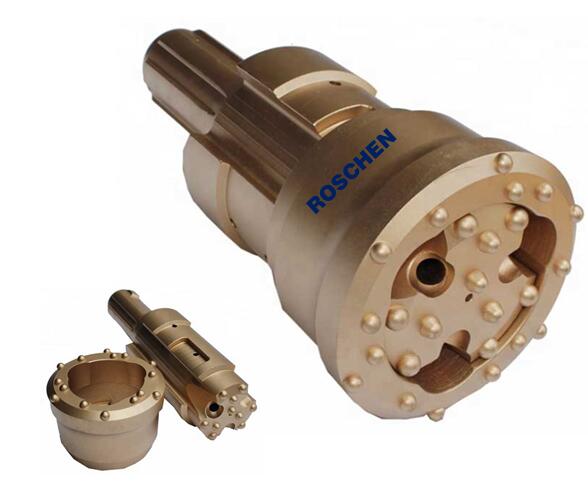

نظام غلاف متماثل

ميزات ومزايا نظام حفر الغلاف المتماثل:

  1. 1) أداء عمل مستقر وموثوق

  2. 2) تصميم كامل للوجه لاختراق أسرع وثقب أكثر استقامة

  3. 3) مطلوب عزم دوران أقل من الحفر اللامتراكز

  4. 4) يمكن الحفر في الاتجاه الرأسي أو الأفقي أو في أي اتجاه

  5. 5) تقليل تعطل الثقب المحفور

  6. 6) إزالة فعالة للعقل

  7. 7) فتح القفل بسهولة

  8. 8) سهولة التشغيل وأمان النظام

  9. 9) أقطار بت حلقة متنوعة لتناسب متطلبات الغلاف المختلفة

  10. 10) اهتزاز أقل لجهاز الحفر

غلاف الأنبوب OD حلقة بت OD دقيقة. غلاف معرف الحذاء قطر لقمة الطيار أسلوب المطرقة شانك
مم بوصة مم بوصة مم بوصة مم بوصة
108 ~ 127 4 1/4 ~ 5 118 ~ 134 4 5/8 ~ 5 1/4 78 ~ 101 3 1/16 ~ 4 77 ~ 92 3 1/32 ~ DHD3.5 ، Cop34 ، المهمة 30
3 5/8
140 ~ 146 5 1/2 ~ 150 ~ 156 5 27/64 ~ 94 ~ 117 3 45/64 ~ 105 ~ 124 4 1/8 ~ DHD340A، SD4، QL40، Mission40
5 3/4 6 1/8 4 5/8 4 57/64
168 ~ 178 6 5/8 ~ 7 178 ~ 195 7 ~ 7 5/8 121 ~ 150 4 3/4 ~ 5 7/8 125 ~ 156 4 59/64 ~ DHD350R ، SD5 ، QL50 ، المهمة 50
6 9/64
194 ~ 219 7 5/8 ~ 203 ~ 234 8 ~ 9 1/4 148 ~ 190 5 5/8 ~ 150 ~ 203 5 7/8 ~ 8 DHD360 ، SD6 ، QL60 ، المهمة 60
8 5/8 7 1/2
219 ~ 325 8 5/8 ~ 235 ~ 348 9 1/4 ~ 190 ~ 284 7 1/2 ~ 165 ~ 306 6 1/2 ~ DHD380 ، QL80 ، SD8 ، المهمة 80
12 3/4 13 11/16 11 3/16 12 3/64
244 ~ 406 9 5/8 ~ 16 273 ~ 440 10 3/4 ~ 210 ~ 364 8 1/4 ~ 190 ~ 340 7 1/2 ~ SD10 ، نوما 100
17 5/16 14 5/16 13 25/64
406 ~ 558 16 ~ 22 419 ~ 590 16 1/2 ~ 328 ~ 514 12 27/32 ~ 340 ~ 440 13 25/64 ~ SD12، DHD112، Numa120، Numa125
23 1/4 20 1/4 17 3/8
508 ~ 762 20 ~ 30 526 ~ 798 20 45/64 ~ 412 ~ 716 16 1/4 ~ 470 ~ 685 18 1/2 ~ SUP205
31 7/16 28 3/16 26 31/32
609 ~ 762 24 ~ 30 637 ~ 798 25 ~ 513 ~ 716 20 3/16 ~ 540 ~ 685 21 1/4 ~ SUP245
31 7/16 28 3/16 26 31/32
863 34 900 35 7/16 815 32 3/32 785 30 27/32 SUP325
