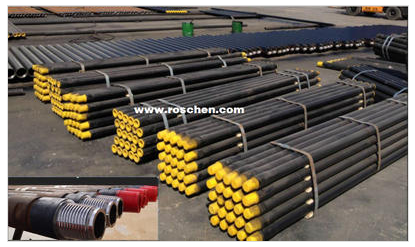

الأنبوب الحفرعبارة عن أنبوب فولاذي مع خيط على الذيل ، ويستخدم لتوصيل المعدات السطحية لجهاز الحفر ومعدات الحفر والطحن أو جهاز الفتحة السفلية الموجود في الطرف السفلي من بئر الحفر. الغرض من أنبوب الحفر هو نقل طين الحفر إلى لقمة الحفر ، جنبًا إلى جنب مع لقمة الحفر لرفع أو خفض أو تدوير جهاز الفتحة السفلية.

تحتوي هذه المقالة على ما يلي:

الخصائص الرئيسية لأنبوب الحفر

تصنيف أنبوب الحفر

مواصفات أنبوب الحفر

1. الخصائص الرئيسية لأنبوب الحفر

أنبوب الحفر عبارة عن أنبوب فولاذي به خيط في الذيل ، يستخدم لتوصيل المعدات السطحية لجهاز الحفر ومعدات الحفر والطحن أو جهاز الفتحة السفلية في أسفل بئر الحفر. الغرض من أنبوب الحفر هو نقل طين الحفر إلى لقمة الحفر ، جنبًا إلى جنب مع لقمة الحفر لرفع أو خفض أو تدوير جهاز الفتحة السفلية. يجب أن يكون أنبوب الحفر قادرًا على تحمل الضغوط والتواءات والانحناءات والاهتزازات الداخلية والخارجية الضخمة. أثناء استخراج وتكرير النفط والغاز ، يمكن استخدام أنبوب الحفر عدة مرات.

يتم تصنيع الأنبوب الأملس ومواد الأنبوب الفولاذي الأصلية في قضبان حفر بعد عدة خطوات معالجة. أولاً ، من خلال معالجة خطوة سماكة الأنبوب الفولاذي ، يتم ثني السطح الخارجي للأنبوب الأملس إلى الداخل ، ويكون جدار الأنبوب الفولاذي سميكًا. في الخطوة التالية ، تتم معالجة الخيوط وطليها بالنحاس الذي يزيد من القوة. ثم قم بإجراء فحص مراقبة الجودة غير المدمر ، متبوعًا بلحام وصلات الأنابيب الفولاذية. بعد ذلك ، سيخضع جسم الأنبوب للمعالجة الحرارية للحام والمعالجة النهائية للحام لإزالة إجهاد اللحام المتبقي. قبل طلاء وتعبئة أنبوب الحفر النهائي ، يجب إجراء بعض الاختبارات الأخرى على أنبوب الصلب النهائي ، بما في ذلك اختبار الصلابة واختبار الضغط والاختبار غير المتلف. يبلغ طول أنبوب الحفر بشكل عام حوالي تسعة أمتار.

2. تصنيف أنبوب الحفر

ينقسم أنبوب الحفر إلى ثلاثة أنواع: أنبوب الحفر المربع وأنبوب الحفر وأنبوب الحفر الموزون. تسلسل التوصيل هو أنبوب حفر مربع (قطعة واحدة) + أنبوب حفر (عدد n من القطع ، يحددها عمق البئر) + أنبوب حفر مرجح (عدد n من القطع ، يحددها تصميم مجموعة أداة الحفر).

أنبوب الحفر المربع

يقع أنبوب الحفر المربع في الطرف العلوي من سلسلة الحفر ، وهناك نوعان من المربع والسداسي.

تأثير

① عند الحفر ، يتعاون أنبوب الحفر المربّع مع اللب و قلب القرص الدوار لنقل عزم دوران الأرض إلى قضيب الحفر لدفع سلسلة الحفر وقطعة التدوير ؛

② تحمل الوزن الكامل لسلسلة الحفر ؛

③ قناة لتداول سائل الحفر.

بناء

يتكون أنبوب الحفر المربع من المفاصل العلوية والسفلية وأجزاء جسم الأنبوب. يتكون جسم الأنبوب من هيكل مربع أو سداسي (حفر النفط هو في الغالب هيكل مربع) ؛ المفصل العلوي هو المفصل الأيسر للخيط الأنثوي الأيسر (الإبزيم العكسي) ، وهو متصل بالصنبور ، ويتم منع الخيط الأنثوي الأيسر من الانعكاس أثناء الدوران ؛ إنه خيط ذكر أيمن متصل بقضيب حفر. عند العمل ، يكون الطرف العلوي لشريط Kelly دائمًا فوق سطح القرص الدوار ، ويكون الجزء السفلي أسفل سطح القرص الدوار.

أنبوب الحفر

تأثير

قضيب الحفر هو المكون الأساسي لسلسلة الحفر. وتتمثل مهمتها الرئيسية في نقل عزم الدوران وتسليم سائل الحفر ، ويتم تعميق البئر باستمرار عن طريق الإطالة التدريجية لأنبوب الحفر. لذلك ، يحتل أنبوب الحفر موقعًا مهمًا جدًا في التنقيب عن النفط.

بناء

هيكل أنبوب الحفر أنبوب الحفر مصنوع من أنبوب فولاذي Wufeng ، وسماكة الجدار بشكل عام 9 إلى 11 مم ؛ يتكون جسم الأنبوب والمفصل من جزأين من جسم أنبوب الحفر ووصلة أنبوب الحفر ، يتم لحام بعقب معًا عن طريق اللحام الاحتكاكي.

أنبوب الحفر المرجح

يشبه أنبوب الحفر الموزون أنبوب حفر النفط وهو أيضًا عمود فولاذي مجوف يبلغ طوله حوالي 10 أمتار. ومع ذلك ، فإن وزن الأنبوب الواحد أثقل من وزن أنبوب حفر النفط ، وسماكة الجدار هي 2 إلى 3 أضعاف وزن أنبوب الحفر. يتم توصيل أنبوب الحفر الأثقل بين أنبوب الحفر وطوق الحفر. يمكنها أيضًا استبدال جزء من طوق الحفر ، لكن تعليقها بسيط ، وعملية الرفع والخفض مريحة ، ويمكن توفير وقت الرفع والخفض.

3.مواصفات أنبوب الحفر

وفقًا للوائح معهد البترول الأمريكي (API) ، يتم تقسيم أنابيب الحفر إلى ثلاث فئات وفقًا للطول (L): الفئة الأولى: 5.486-1.706 م (18-2222 قدمًا) ؛ الفئة الثانية (شائعة الاستخدام): 8.230 -9.144 م (27-30 قدمًا) ؛ الفئة الثالثة: 11.582 إلى 13.716 م (38 إلى 45 قدمًا). يمكن أيضًا تصنيف قضبان الحفر حسب القطر الخارجي. أحجام أنابيب الحفر شائعة الاستخدام (D): 88.9 ، 114.3 ، 127 ملم (يتم التعبير عنها عادةً بأحجام بوصة: 3 1/2 ″ 4 ″ 5).
