كيف يتم قياس أحجام أنابيب الحفر؟

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2020-04-24      المنشأ:محرر الموقع


يتطلب حفر الموارد الطبيعية مثل النفط والغاز والمياه مجموعة متنوعة من الأدوات والمعدات الأساسية لإكمال المشروع بشكل فعال.أنبوب الحفرهي إحدى هذه الأدوات. لفهم أنبوب الحفر بشكل أفضل ، إليك كيفية قياس أبعاده.

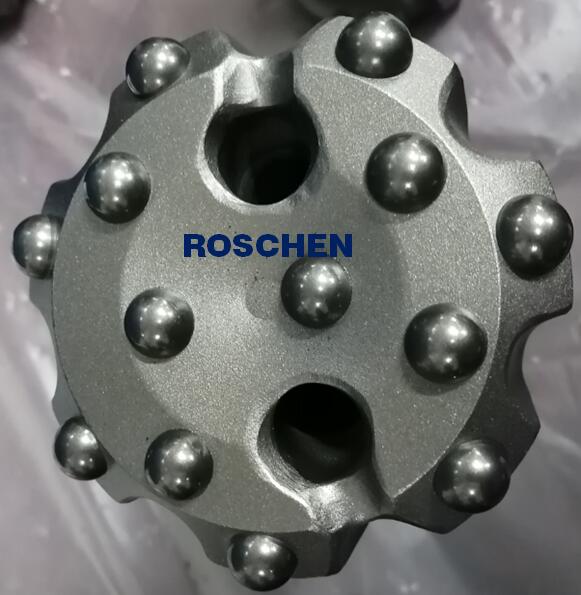

مثقاب DTH PD480-115


تحتوي هذه المقالة على الجوانب التالية:


  • إدخال أنابيب الحفر

  • كيف يتم قياس أحجام أنابيب الحفر

  • خاتمة

1. إدخال أنابيب الحفر


أنبوب الحفر عبارة عن أنبوب فولاذي غير ملحوم ، وهو يمثل حوالي 95٪ من طول سلسلة الحفر .. من أجل الوضوح ، يتم استخدام سلسلة الحفر للتنقيب فعليًا لاستخراج الموارد. أنبوب الحفر مجوف ، مما يسمح لسائل الحفر بالتدفق بحرية عبر أنبوب الحفر وإتمام عملية الضخ بنجاح. تم تصميم أنبوب الحفر لتوفير عزم الحفر على طول أنبوب الحفر ، وعادة ما يكون عدة أميال. كما أنها مقاومة لتغيرات الضغط وتحتاج إلى القدرة على تحمل الوزن الكامل لمكونات الحفر الأعمق. يتم لحام أنبوب الحفر معًا من خلال وصلات الأدوات الملولبة ومفاصل أداة الكم ومفاصل أداة الدبوس. تُستخدم هذه الوصلات في الجزء العلوي من عمود الحفر لضخ السائل ونقل عزم الدوران إلى لقمة الحفر. يجب أن يكون أنبوب الحفر قادرًا على تحمل الضغط الداخلي والخارجي الهائل والالتواء والانحناء والاهتزاز ، ويمكن استخدام أنبوب الحفر عدة مرات أثناء استخراج النفط والغاز وتكريره.


2- كيف يتم قياس أحجام أنابيب الحفر؟


1. يسمى المفصل الفردي لأنبوب الحفر \"مفرد \". ثم حدد \"مفرد \" حسب الطول. على وجه التحديد ، يتم تحديد الطول باستخدام نطاق طول API المكون من ثلاثة أجزاء ، لذلك يتم تقسيم الطول إلى 1 ، 2 ، أو 3. الطول الأكثر شيوعًا لأنبوب الحفر هو النطاق 2. هذا مهم لأنه عند تحديد عمق الحفرة ، تحتاج للنظر بالضبط في طول سلسلة الحفر ، بما في ذلك طول أنبوب الحفر. يتم تصنيع أنبوب الحفر بمجموعة متنوعة من الأحجام والمواد ، مما يعني وجود قضيب حفر مثالي لمشروعك. على غرار نطاق طول API ، هناك أيضًا فئات API مجمعة ، اعتمادًا على حجم أنبوب الحفر والمواد. قياس مستوى API لقوة الخضوع وقوة الشد وجسم أنبوب الحفر ووصلات الأداة. تعتمد فئة API على الفحص ، وهو أمر مهم بشكل خاص بعد استخدام أنبوب الحفر. يمكن استخدام الاختبار بالموجات فوق الصوتية ومجموعة متنوعة من الأدوات الأخرى لتوفير نطاقات القياس هذه.


2- تعد تقنية القياس الكهروضوئية أحد الموضوعات الناشئة التي تم تطويرها في السنوات الأخيرة. يستخدم مستشعرات CCD لالتقاط وتحويل الصور المكتشفة إلى إشارات رقمية ، ثم يستخدم برامج الكمبيوتر المتقدمة وتكنولوجيا الأجهزة لمعالجة الإشارات الرقمية للصور للحصول على المعلومات المطلوبة. بالمقارنة مع القياس اليدوي ، فإن أكبر ميزة للقياس الكهروضوئي هي الدقة والسرعة والموثوقية والرقمية. في الوقت الحاضر ، تم استخدام تقنية القياس الكهروضوئية على نطاق واسع في الكشف عن القطر الخارجي. يمكن استخدام الفرجار الكهروضوئي للكشف عن القطر الخارجي لأنبوب الحفر.


3 يمكن فحص القطر الخارجي عبر الإنترنت أثناء الإنتاج. في الوقت نفسه ، يمكن أيضًا فحصه في وضع عدم الاتصال لقياس أنبوب الحفر البالي. بالنظر إلى أن قطر أنبوب الحفر كبير نسبيًا ومحدود بمجال الرؤية والدقة ، إذا تم استخدام مجموعة واحدة فقط من المجسات الكهروضوئية ، فمن الصعب ضمان دقة القياس. لذلك ، تم تطوير مجموعة من تكنولوجيا القياس ذات المسبار المزدوج القابل للتعديل. الميزة هي أنه يمكن تعديل مسافة المسبار أثناء قياس نطاق واسع من الأقطار الخارجية لتحقيق قياس قضبان الحفر متعددة المعايير. يستخدم نظام القياس مجسين CCD موضوعين بالتوازي ، والأداء متماثل. عند العمل ، تضيء الحواف العلوية والسفلية لقضيب الحفر بمصادر إضاءة متوازية ويتم تصويرها على جهازي CCD على التوالي.


يتم تثبيت الفرجار ذو القطر الكبير على خط إنتاج أنبوب الحفر للقياس عبر الإنترنت ، وقياس البيانات في الوقت الفعلي وتحليل قطرها ، والإنتاج عالي الدقة لأبعاد القطر الخارجي. بالإضافة إلى ذلك ، إذا كنت بحاجة للقياس ، فيمكنك أيضًا استخدام ملاقط ذات قطر كبير مع مجسات مزدوجة. يمكن ضبط تباعد المسبار تلقائيًا بمجرد إدخال أوامر التحكم.


يستخدم قياس قضيب الحفر الفرجار الكهروضوئي للقياس التلقائي عبر الإنترنت ، والذي يمكن أن يحسن دقة القياس ، وجودة المنتج ، ويسهل التعديل في الوقت المناسب لحالة الإنتاج. في الوقت نفسه ، يمكنه أيضًا إجراء تحليل البيانات لتسهيل الموظفين على ضبط حالة الإنتاج لأنبوب الحفر لتحقيق إنتاج عالي الجودة.


3 - الخلاصة


يتم قياس أحجام أنابيب الحفر وفقًا لاحتياجاتها ، وتتمتع شركتنا بخبرة كبيرة في هذا المجال - لدينا تقنية ومعدات متقدمة. إذا اخترت لنا ، فسوف نشعر بالفخر ولن نخذلكم.
