تصميم وتشغيل البرميل الأساسي الممتد.

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2020-06-08      المنشأ:محرر الموقع

الموسعةبرميل الأساسييستخدم نظام الحفر (XCB) الخاص بـ (XCB) في الدراسات الرسوبية والمناخية والدراسات القديمة. عادةً ما يتم استخدام البرميل الأساسي الممتد عندما يصبح التكوين صعبًا جدًا على قلب المكبس أو عندما لا تكون صلابته كافية للسماح باستخدام برميل القلب الدوار (RCB) للحصاد الفعال.

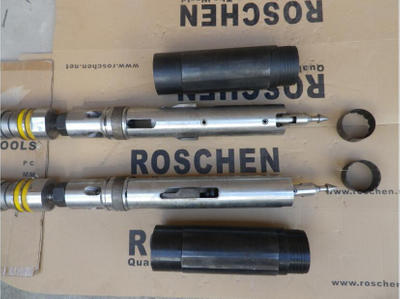

NTW الأساسية برميل


تحتوي هذه المقالة على الجوانب التالية:


  • عمليات البرميل الأساسي الممتد

  • ميزات التصميم

  • خاتمة

1. عمليات تمديد برميل الأساسية


يهدف تطوير البرميل الأساسي الممتد إلى استعادة الرواسب ، حيث تكون الرواسب صعبة للغاية على قلب المكبس والنوى غير المضطربة في مناطق الرواسب هذه. يعبر الجزء الممتد من التحميل الزنبركي الجزء الأساسي بحيث يبرز البرميل الأساسي الممتد حتى 7 بوصات أسفل لقمة الحفر لالتقاط الرواسب الناعمة قبل أن يزعجها تدفق المياه. ستجبر الرواسب الصلبة أنبوب الحفر على سحب لقمة الحفر لحماية لقمة الحفر. بالإضافة إلى ذلك ، يمكن أن يؤدي تمديد تحميل الزنبرك إلى تقليل حمل الصدمات العكسي بسبب تباطؤ الريشة. لذلك ، حتى في معظم الرواسب الصلبة والبازلت ، لا يزال البرميل الأساسي الممتد يتفوق على القلب الدوار. ومع ذلك ، بعد أن يصل قاطع نوع المكبس المتقدم (apc) إلى الحد الأقصى ، يمكنه استخدام نفس bha والبتة لمواصلة الحفر في نفس الفتحة ، قبل أن يتم استبدال رحلة سلسلة الحفر لتناسب bha ، فاصل البرميل الأساسي الممتد الحالي يبلغ الطول 13.4 مترًا (44.1 قدمًا) من الجزء السفلي من حذاء القطع إلى الجزء العلوي من كتلة المزلاج ، ومجموعة زنبرك القرص قديمة ، ويتم الاحتفاظ بها فقط كزنبرك ضغط احتياطي لم تتم تجربته مما ينتج عنه مشاكل غير متوقعة. تتضمن المكونات الرئيسية الرئيسية من أعلى إلى أسفل المزلاج ، وقسم نطاق عمل الخط السداسي ، وعمود الزنبرك مع زنبرك ضغط لولبي ، والإفراج السريع ، وكونفوشيوس العادم ، والبرميل الأساسي مع جلبة أساسية غير دوارة وقطع جزمة.


2. ميزات التصميم


1. مزلاج


تم تطوير المزلاج خصيصًا للاستخدام مع البرميل الأساسي الممتد ، ولكن يمكن استخدامه مع أي أداة أخرى تتطلب آلية ضغط أو محرك. قطر جسم الفتحة 3/4 بوصة. يتم قفل كلبين فاقدين بقطر 5 بوصات. عندما دخل البرميل الأساسي الممتد إلى خط الأنابيب ، أُجبرت كلاب Latch على الزنبرك (المعدل = 100 رطل / بوصة) حتى سقطت في منطقة عنق السحب. الكلب لا يزال محبطًا في الحفرة 41/8 \"بينما تتحرك الأداة على طول الأنبوب. يتم توسيع الفتحة إلى 51/2 \" معرف في BHA ؛ عند هبوط البرميل الأساسي الممتد ، كان المزلاج في القسم. يفرض الربيع على الكلب أن يقفل أعلى نقطة في الرقبة. إذا تم تطبيق قوة تصاعدية على الأداة ، فانتقل. عندما تحتاج الأداة إلى تحريرها للاسترجاع. يتم تخفيض التجاوز عن طريق الخط لقفل عنق الرأس. سحب السلك يزيل رقبة السحب من أسفل كلب القفل ، ويدخل الكلب أداة التحرير من أسفل كم قطعة القماش.


2. قسم تحديد النطاق سداسي عشري محزوز


يشبه العمود السداسي لزوج محرك الخيط الخارجي محيط رأس الخيط الداخلي السداسي ، ويمكن أن يوفر ما يصل إلى 8 بوصات من الإزاحة المحورية مع توفير عزم الدوران بشكل مستمر.


3. الربيع


زنبرك ضغط لولبي بطول 34 بوصة بصلابة زنبركية تبلغ 250 رطلاً / في البداية مع الحفاظ على البرميل الأساسي الممتد ممدودًا بالكامل. ستضغط قوة الضغط التي تبلغ 2000 رطل على الأداة بمقدار 8 بوصات ، وعند هذه النقطة تكون رؤوس كتف محرك الأقراص المحدبة على الشكل السداسي الداخلي المقعر.


4. آلية الإصدار السريع


في الوقت الحالي ، يستخدم كل من البرميل الأساسي الممتد و apc أجهزة سريعة التحرير ، والتي تقصر وقت التحول بين النوى المستمرة من خلال توفير أداة سريعة لتوصيل وفصل الأنبوب الأساسي من الجزء العلوي من الأداة. تعمل الأجزاء المحدبة والمقعرة وتدور بزاوية 90 درجة لتغلق معًا.


5. تنفيس الفرعية


صمام العادم تنفيس فرعي مزود بصمام فحص أحادي الاتجاه يسمح ، عند دخول القلب ، بتصريف السائل من الأسطوانة الأساسية إلى حلقة الأسطوانة ، ولكنه يمنع التدفق في الاتجاه المعاكس لحماية القلب من الانجراف أثناء عملية الاسترجاع.


6. عدم دوران البطانة الأساسية


يمكن استعادة قلب يصل طوله إلى 9.8 م (32.1 قدمًا) في بطانة قلب الزبدات القياسية. يوفر الطرف السفلي من فتحة التهوية حلقة داخلية لجهاز المحمل المعروف باسم Liner Hanger ، وهو الدعم العلوي للبطانة الأساسية. ينخفض ​​القطر الخارجي من 3 بوصات إلى 27/8 بوصات مع امتداد 6 بوصات ويتم تثبيت الجزء السفلي على جلبة احتكاك منخفضة. بطانة القطر الخارجي 2.817 بوصة ليست صلبة ويمكن أن تنحني بحرية حتى تلامس جدار البرميل الداخلي في أي مكان. تعتبر هذه المقاومة الاستقرائية الإضافية مشكلة صغيرة مقارنة بالتعقيد الناجم عن استخدام بطانات غير قياسية.


7. قطع الحذاء


يستخدم XCB أحذية قطع مدمجة لتقليم القلب. يقع الحذاء أمام لقمة الأساسية الرئيسية ، مما يقلل من \"النظف \" الأساسي (أي الضرر الأساسي الناجم عن رذاذ الماء من فوهة الريشة الرئيسية). الفوائد: زيادة التعافي الأساسي وتقليل التداخل الأساسي في التكوينات الصلبة إلى المتوسطة.


3 - الخلاصة


نعتقد أنه من خلال ما سبق ، يجب أن تعرف بالفعل تصميم وتشغيل النواة الممتدة. إذا كان لديك أي أسئلة ، فلا تتردد في الاتصال بنا.
