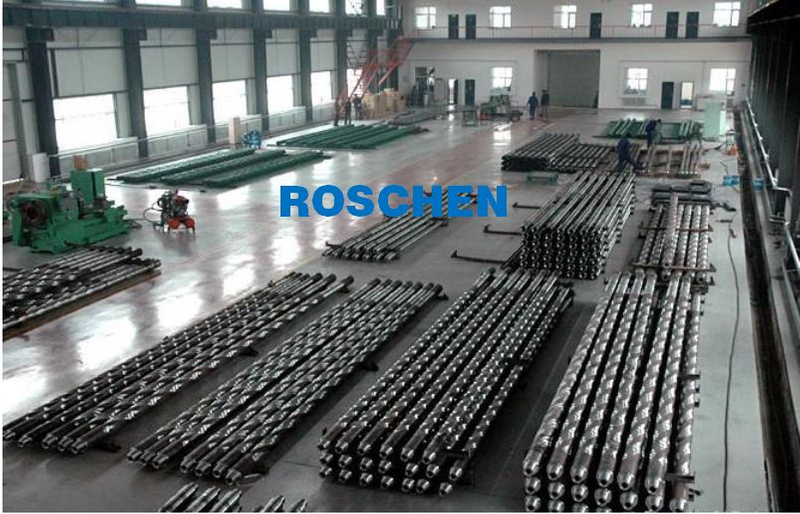

أطواق مثقاب حلزونية غير مغناطيسية مقاس 8.25 بوصة 9.5 بوصة

أطواق الحفر الحلزونية
يتم تشكيل هذه الأطواق باستخدام أخاديد لولبية بطولها للمساعدة في تقليل التلامس مع الجدار ، مما يقلل بشكل كبير من مخاطر الالتصاق أثناء العمليات.

أطواق حفر فولاذية وغير ماج
أطواق الحفر غير المغناطيسية الخاصة بنا مصنوعة بشكل نموذجي ، ولكن يمكن تشكيلها بشكل حلزوني حسب الحاجة.غالبًا ما تستخدم هذه الأطواق في تطبيقات الحفر الاتجاهي لتجنب التداخل.
توافر الحالة:
الكمية:
  • أطواق مثقاب حلزونية غير مغناطيسية مقاس 8.25 بوصة 9.5 بوصة
  • ROSCHEN
  • ROS-DC-NMS 8.25,9.5

وصف المنتج


أطواق مثقاب حلزونية غير مغناطيسية مقاس 8.25 بوصة 9.5 بوصة


أطواق الحفر الحلزونية

يتم تشكيل هذه الأطواق باستخدام أخاديد لولبية بطولها للمساعدة في تقليل التلامس مع الجدار ، مما يقلل بشكل كبير من مخاطر الالتصاق أثناء العمليات.

أطواق حفر فولاذية وغير ماج

أطواق الحفر غير المغناطيسية الخاصة بنا مصنوعة بشكل نموذجي ، ولكن يمكن تشكيلها بشكل حلزوني حسب الحاجة.غالبًا ما تستخدم هذه الأطواق في تطبيقات الحفر الاتجاهي لتجنب التداخل.

أطواق حفر غير مغناطيسية

تكون NMDCs متدفقة بشكل عام (غير لولبية).إنها مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة ومقاوم للتآكل.يتم استخدامها أثناء تشغيل أدوات المسح المغناطيسي ليتم وضعها في NMDC بطول كافٍ للسماح بقياس المجال المغناطيسي للأرض دون تدخل مغناطيسي.يتم عزل أدوات المسح عن الاضطرابات المغناطيسية التي تسببها مكونات فولاذية أخرى في BHA.


أطواق الحفر في تطبيق الحفر

تلعب أطواق الحفر دورًا حيويًا في عملية الحفر.نظرًا للسمات الهيكلية ، يمكن أن توفر أطواق الحفر وزنًا لغرض الحفر ، وهو أحد تخصصات طوق الحفر وقبل كل شيء.تعمل الجاذبية على عدد من أطواق الحفر لتوفير قوة هبوط كافية مطلوبة لكسر الصخور باستخدام لقمة الحفر.

بصرف النظر عن توفير الوزن على لقمة الحفر (WOB) ، تعمل أطواق الحفر أيضًا كممتص للصدمات لتقليل الاهتزاز والاهتزاز عند حدوث الحفر.بهذه الطريقة ، يمكن إجراء عملية الحفر في حالة أكثر استقرارًا.

ثالثًا ، يسمح وجود أطواق الحفر لخطوط الأنابيب بالبقاء في حالة الشد ، بينما يضمن صلابة سلسلة الحفر تحت ضغط كبير.وبالتالي ، تم تحسين كفاءة وجودة الحفر بشكل كبير.

بالإضافة إلى التطبيقات المذكورة أعلاه ، يمكن أن تساعد أطواق الحفر في التحكم في اتجاه مجموعة الفتحة السفلية ، وتجنب مشكلة انحراف الثقب وتحسين أداء الحفر.

طوق مثقاب لولبي غير مغناطيسي 6.750 \\ \u0026quot;NC50

تخصيص


وصلة الأداة / مواصفات التوصيل

OD الاسمي

6 3/4 بوصة (6.75 بوصة)

اتصال

NC50

نسبة الانحناء الإجهاد


المعرف الاسمي

2.7 / 8 \\ \u0026quot;(2.875 \\\u0026quot;)

التطوير التنظيمي

6 3/4 بوصة (6.75 بوصة)

هوية شخصية

2 7/8 بوصة (2.875 بوصة)

الصف المادي

P530

الوزن المعدل


متوسط ​​الطول

31.00 قدم

حجم الحبوب

ASTM

يوصى بتشكيل عزم الدوران


أقصى عزم دوران للمكياج


النفاذية المغناطيسية

1.001 كحد أقصى

استراحة الانزلاق

غير متاح

استراحة المصعد

غير متاح

حجم الانجراف

3 1/8 بوصة (3.125 بوصة)

نزوح السوائل


قدرة السوائل


هاردباندينج

لا أحد

معايير التفتيش

NS-2

استطالة

18٪

IPC

لا أحد


الخواص الكيميائية

الفوسفور \u0026lt;0.05٪

كبريت \u0026lt;0.03٪

معايير التصنيع

API Spec7-1

سعات طوق الحفر

قوة الشد

120،000 رطل لكل بوصة مربعة كحد أدنى

827 ميجا باسكال

قوة الغلة

110،000 رطل لكل بوصة مربعة كحد أدنى

758 ميجا باسكال

قوة التأثير

فوق 60J

صلابة (برينل)

الحد الأدنى 285 BHN

طوق مثقاب حلزوني غير مغناطيسي 8.250 \\ \u0026quot;6 5/8 \\\u0026quot; ريج

تخصيص


وصلة الأداة / مواصفات التوصيل

OD الاسمي

8 1/4 بوصة (8.25 بوصة)


اتصال

6 5/8 \\ \u0026quot;REG

نسبة الانحناء الإجهاد


المعرف الاسمي

2 13/16 \\ \u0026quot;(2.8125 \\\u0026quot;)


التطوير التنظيمي

8 1/4 بوصة (8.25 بوصة)

هوية شخصية

2 13/16 \\ \u0026quot;(2.8125 \\\u0026quot;)

الصف المادي

P530


الوزن المعدل


متوسط ​​الطول

31.00 قدم

حجم الحبوب

ASTM


يوصى بتشكيل عزم الدوران


أقصى عزم دوران للمكياج


النفاذية المغناطيسية

1.001 كحد أقصى


استراحة الانزلاق

غير متاح

استراحة المصعد

غير متاح

حجم الانجراف

2 11/16 \\ \u0026quot;(2.6875 \\\u0026quot;)


نزوح السوائل


قدرة السوائل


هاردباندينج

لا أحد


معايير التفتيش

NS-2

استطالة

20٪

IPC

لا أحد


الخواص الكيميائية

الفوسفور \u0026lt;0.05٪

كبريت \u0026lt;0.03٪

معايير التصنيع

API Spec7-1

سعات طوق الحفر

قوة الشد

100،000 رطل لكل بوصة مربعة كحد أدنى

689 ميجا باسكال

قوة الغلة

110،000 رطل لكل بوصة مربعة كحد أدنى

758 ميجا باسكال

قوة التأثير

فوق 60J

صلابة (برينل)

الحد الأدنى 285 BHN

مثقاب حلزوني غير مغناطيسي 9.500 \\ \u0026quot;7 5/8 \\\u0026quot; ريج

تخصيص


وصلة الأداة / مواصفات التوصيل

OD الاسمي

9 1/2 بوصة (9.5 بوصة)


اتصال

7 5/8 \\ \u0026quot;REG

نسبة الانحناء الإجهاد


المعرف الاسمي

3 \\ \u0026quot;(3 \\\u0026quot;)


التطوير التنظيمي

9 1/2 بوصة (9.5 بوصة)

هوية شخصية

3 \\ \u0026quot;(3 \\\u0026quot;)

الصف المادي

P530


الوزن المعدل


متوسط ​​الطول

31.00 قدم

حجم الحبوب

ASTM


يوصى بتشكيل عزم الدوران


أقصى عزم دوران للمكياج


النفاذية المغناطيسية

1.001 كحد أقصى


استراحة الانزلاق

غير متاح

استراحة المصعد

غير متاح

حجم الانجراف

2 7/8 بوصة (2.875 بوصة)


نزوح السوائل


قدرة السوائل


هاردباندينج

لا أحد


معايير التفتيش

NS-2

استطالة

20٪

IPC

لا أحد


الخواص الكيميائية

الفوسفور \u0026lt;0.05٪

كبريت \u0026lt;0.03٪

معايير التصنيع

API Spec7-1

سعات طوق الحفر

قوة الشد

110،000 رطل لكل بوصة مربعة كحد أدنى

758 ميجا باسكال

قوة الغلة

100،000 رطل لكل بوصة مربعة كحد أدنى

689 ميجا باسكال

قوة التأثير

فوق 60J

صلابة (برينل)

الحد الأدنى 285 BHN

تصنيف طوق الحفر

يمكن وضع أطواق الحفر في ثلاث فئات وفقًا لهيكلها وموادها ، وهي طوق المثقاب الأملس وطوق الحفر المحفور الحلزوني وطوق الحفر غير المغناطيسي.


عادة ما يكون طوق الحفر الأملس عبارة عن أنبوب سميك سميك الجدار ، بسمك في حدود 38 إلى 53 ، حوالي 4 إلى 8 مرات من أنابيب الحفر.يتم تشكيلها في شكل أسطواني موحد ومكونة من سبيكة فولاذية عادية.


طوق الحفر غير المغناطيسي مصنوع من سبائك الفولاذ غير المغناطيسية.نظرًا لأن أدوات القياس المغناطيسية يمكنها استشعار المجال المغنطيسي الأرضي عند قياس اتجاه البئر ، يجب أن تظل الأدوات تعمل في بيئة غير مغناطيسية.ومع ذلك ، في عملية الحفر ، تؤثر الحفارات المغناطيسية دائمًا على دقة أداة القياس.لذلك ، فإن استخدام طوق حفر غير مغناطيسي يمكن أن يضمن نتيجة قياس أكثر موثوقية.


يتم أيضًا تشكيل طوق الحفر المحفور اللولبي من سبائك الصلب العادي ، ولكنه عادة ما يكون أخف بنسبة 4 إلى 6 بالمائة من طوق الحفر الأملس.يستخدم هذا النوع من طوق الحفر على نطاق واسع في الوقت الحاضر لأن التصميم الحلزوني الخاص يعيق إلى حد كبير إمكانية وقوع حوادث الالتصاق عن طريق تقليل منطقة التلامس بين الجدار والياقة.
